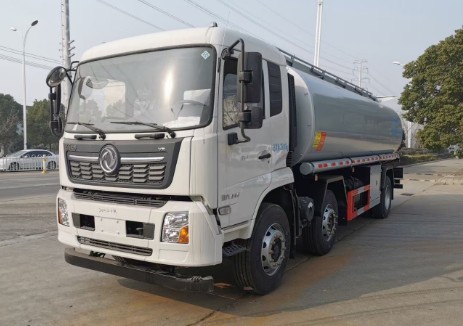

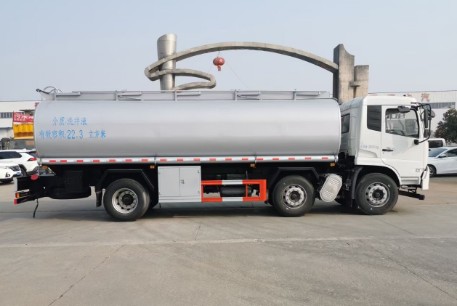

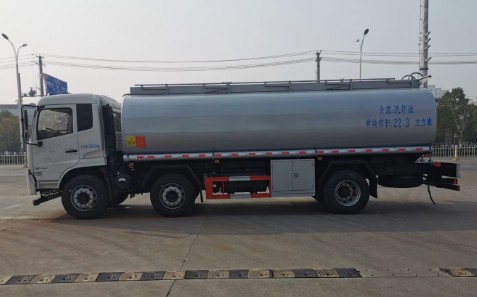

东风天锦小三轴23方/25.5方供液车主要技术参数：
整车型号：SDS5250TGYDF6型供液车
底盘型号：DFH1250BX1
整车尺寸mm：10000x2550x3550
罐体尺寸mm：7300x2450x1750（25.5方）
罐体尺寸mm：7300x2350x1650（23方）
总质量：25000Kg
额定载质量：14120Kg
整备质量：10750Kg
罐体有效容积：22.3立方
介质：洗井液
（1）东风天锦小三轴23方/25.5方供液车底盘配置：
东风天锦小三轴，东风D530VL排半驾驶室，康明斯245马力，国六排放，轴距1995+4000，法士特八档变速箱，295真空胎，前桥4.5T， 后桥10T ，带空调， 电动玻璃， 行车记录仪，安全带提醒，刹车片磨损报警，ABS 断气刹，方向助力，离合器助力。
(2)东风天锦小三轴23方/25.5方供液车上装配置：
严格按照公告样式制作，罐体厚度采用5mm材料制作，方圆罐,罐体有效容积22.3立方米，带两个普通罐口，折叠护栏，水压封头，带自吸自排80-60普通泵，泵箱装右边，两边双开门箱子，尾部带一个工具箱，两根输油管，两个灭火器，其余按照厂内标配制作。罐体封头全部都是自动焊工艺制作。
（3）东风天锦小三轴23方/25.5方供液车整车技术参数：
舜德牌SDS5250TGYDF6型供液车
【整车技术参数】
|
产品商标
|
舜德牌
|
公告批次
|
375（扩展）
|
产品名称
|
供液车
|
产品型号
|
SDS5250TGYDF6
|
总质量(Kg)
|
25000
|
罐体容积(m3)
|
23.4
|
额定载质量(Kg)
|
14120,14055
|
外形尺寸(mm)
|
10000×2550×3550
|
整备质量(Kg)
|
10750
|
货厢尺寸(mm)
|
××
|
额定载客(人)
|
|
准拖挂车总质量(Kg)
|
|
驾驶室准乘人数(人)
|
2,3
|
鞍座最大载质量(Kg)
|
|
接近角/离去角(°)
|
23/11
|
前悬/后悬(mm)
|
1430/2575
|
轴荷(Kg)
|
7000/7000/11000
|
最高车速(Km/h)
|
89
|
备注
|
随底盘选装驾驶室,选装不同结构的车门裙板;选装空滤器和引气道右置;选装不同外观的后处理,选装后部样式;运输介质:洗井液,介质密度为630千克/立方米;罐体总容量23.4立方米,罐体有效容积:22.3立方米;罐体外形尺寸(长×宽×高)(mm)为:7300×2450×1750,7300×2350×1650;ABS型号/生产厂家:3631010-C2000/东科克诺尔商用车制动系统(十堰)有限公司;所用材料材质、连接方式以及后部防护装置的主要尺寸参数(断面尺寸和离地高度):侧/后防护材料为Q235,侧防护螺栓连接,后防护焊接连接,后防护截面尺寸120×50mm,下边缘离地高500mm;发动机B6.2NS6B245对应油耗值为31.3L/100km.专用功能及装置:该车用于向井场运送液体的特种结构专用作业汽车,专用装置:罐体,离心泵等装置;选装ETC
|
【底盘技术参数】
|
底盘型号
|
DFH1250BX1
|
底盘名称
|
载货汽车底盘
|
商标名称
|
东风牌
|
生产企业
|
东风商用车有限公司
|
轴数
|
3
|
轮胎数
|
8
|
轴距 (mm)
|
1995+4000
|
轮胎规格
|
295/80R22.5 18PR,11.00R20 18PR
|
钢板弹簧片数
|
8/8/10+8
|
前轮距(mm)
|
1934/1934,1954/1954
|
燃料种类
|
柴油
|
后轮距(mm)
|
1860
|
排放依据标准
|
GB17691-2018国Ⅵ
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
B6.2NS6B245
B6.2NS6B260
|
东风康明斯发动机有限公司
东风康明斯发动机有限公司
|
6200
6200
|
180
191
|
|
